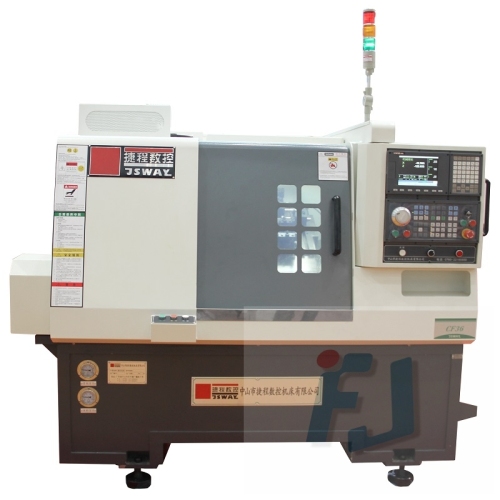

Torno de herramientas de bancada inclinada de 2 ejes cnc CF36

Artículo No.: CF36
CF36 es un torno de herramientas de bancada inclinada de 2 ejes muy popular, puede cargar un máximo de 7 herramientas. Punta de husillo A2-4, motor de husillo de 3.7KW. 5000 RPM.
$16767.00
/ Piezas
Descripción Revisar
Descripción

Torno de herramientas de bancada inclinada de 2 ejes cnc CF36

product-gang tool lathe;slant bed lathe-JSWAY-img
product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img





Ventajas principales del producto



product-JSWAY-img



product-JSWAY-gang tool lathe;slant bed lathe-img
Husillo de alta precisión
Eje tipo manguito original de Taiwán, con 3 cojinetes de precisión ultra alta de Japón delanteros y 2 traseros para garantizar una alta rigidez y precisión duradera. Desplazamiento radial del husillo <3um La velocidad del husillo más rápida es de hasta 6000 rpm
product-JSWAY-img

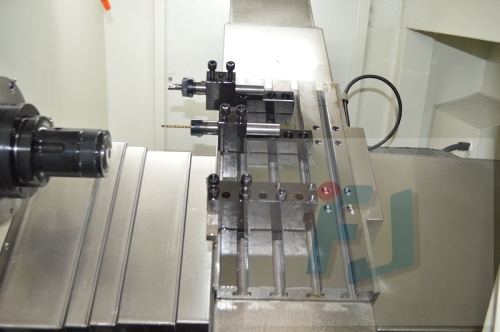

Carro
El eje X / Z utiliza una estructura de doble rodamiento y pre-extracción para que la precisión del mecanizado permanezca igual sin importar que la máquina esté en estado caliente o frío. El carro puede instalar 5-8 herramientas. La altura central de las herramientas es de 39 mm.
product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img
Protección segura para eje X / Z
Efectivamente a prueba de bits, protección de pozo de tornillo lineal y guía.



product-gang tool lathe;slant bed lathe-JSWAY-img-1
Mecanizado de eficiencia
La velocidad de movimiento más rápida del eje X / Z hasta 36 M / min (establecemos 30 M / min en la fábrica) Puede ensamblar el alimentador automático de barras y el transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img-1
Estructura de la cama
Estructura inclinada de 30 °, descarga suave de cortes. La base procesada por fresado de pórtico en una sola vez, lo que garantiza la precisión de la máquina.
product-JSWAY-img-1
Motor de husillo
Motor asíncrono 3.7KW, tiempo accesorio 0 a 3500RPM solo 1 segundo.





Parámetro de la máquina





PARÁMETRO

CAROLINA DEL NORTE

TAIWÁN / Alemania

LNC / SYTEC / SIEMENS

Huso

POSA DE TAIWÁN

A2-4 / 36

Servo motor

YASKAWA

0.85KW

Motor de husillo

MOTOR DUOC

3,7KW

Convertidor de frecuencia

MAGMEET

5.5KW

Tornillo de avance

HIWIN / PMI

C3, PⅡlevel

Soportando

NSK, FAG

Nivel P4

Parámetro





Capacidad

Diámetro del husillo

46 mm



















Motor

Diámetro máximo del material:

35 mm

Max Swing sobre la cama

280 mm

Max.Longitud de mecanizado

100 mm

Max. Viaje del eje X

630 mm

Max. Recorrido del eje Z

265 mm

Eje X / Z Movimiento rápido

30 m / min

Precisión de reposicionamiento

0,005 mm

Motor de husillo

3,7 kW

Eje de velocidad

6000r / min

Servomotor del eje X

0.85KW

Servomotor del eje Z

0.85KW

Instrumentos

Herramientas de tipo pandilla

5-8





Otros

Herramientas vivientes

No

Capacidad total instalada

7KW

Tamaño

1930X1335X1580

noroeste

2200KG



Gama de mecanizado



Diámetro

Largo

Coronilla

4-35 mm

5-100 mm

Arrojar

4-130 mm

5-100 mm





Detalles de la figura





product-JSWAY-gang tool lathe;slant bed lathe-img-1
Sistema de lubricación central (1)

product-JSWAY-img-1
Gabinete limpio y seguro

product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img-1
Controlador




product-gang tool lathe;slant bed lathe-JSWAY-img-2
Ventilador de refrigerante para aceite hidráulico

product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img-2
Bomba de agua refrigerante

product-JSWAY-img-2
Distribuidor de lubricación




product-JSWAY-gang tool lathe;slant bed lathe-img-2
teclado ingles

product-JSWAY-img-2
Sistema hidráulico

product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img-2
Máquina lista para entrega




product-gang tool lathe;slant bed lathe-JSWAY-img-3
Puerta de presión

product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img-3
Motor de husillo

product-JSWAY-img-3
Cilindro rotatorio de Taiwán




product-JSWAY-gang tool lathe;slant bed lathe-img-3
Taiwán husillo + codificador






Industria de accesorios





product-JSWAY-img-3

Etiqueta: accesorios para cigarrillos electrónicos

product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img-3

Industria de piezas ópticas

product-gang tool lathe;slant bed lathe-JSWAY-img-4



Industria de accesorios militares de aviación



product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img-4

Accesorios para cámaras de teléfonos móviles

product-JSWAY-img-4

Industria de accesorios hidráulicos

product-JSWAY-gang tool lathe;slant bed lathe-img-4

Accesorios medicos



product-JSWAY-img-4

La aplicación de la industria LED.

product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img-4

Aplicación de la industria de la iluminación.

product-gang tool lathe;slant bed lathe-JSWAY-img-5

Los regalos





Empaque y envío





Esta máquina se utiliza ampliamente en piezas LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos e industria de aviación.



¡Contáctanos y obtén dos mandriles recolectores gratis!

Escriba la información de su empresa y confirme el pedido, ¡obtendrá dos mandriles de boquilla más!

Dimensión de la máquina y dimensión de embalaje



product-CF36 2 axis gang tool slant bed CNC lathe machine-JSWAY-img-5



product-JSWAY-img-5
product-JSWAY-gang tool lathe;slant bed lathe-img-5
product-JSWAY-img-5
product-JSWAY-CF36 2 axis gang tool slant bed CNC lathe machine-img-5
